Ce que nous découpons en CNC : matériaux et usages courants
Chez nous, la fraiseuse tourne tous les jours : sans elle, aucune enseigne en lettres, aucun caisson à façade fraisée, aucun présentoir digne de ce nom. Nous usinons le plus souvent :

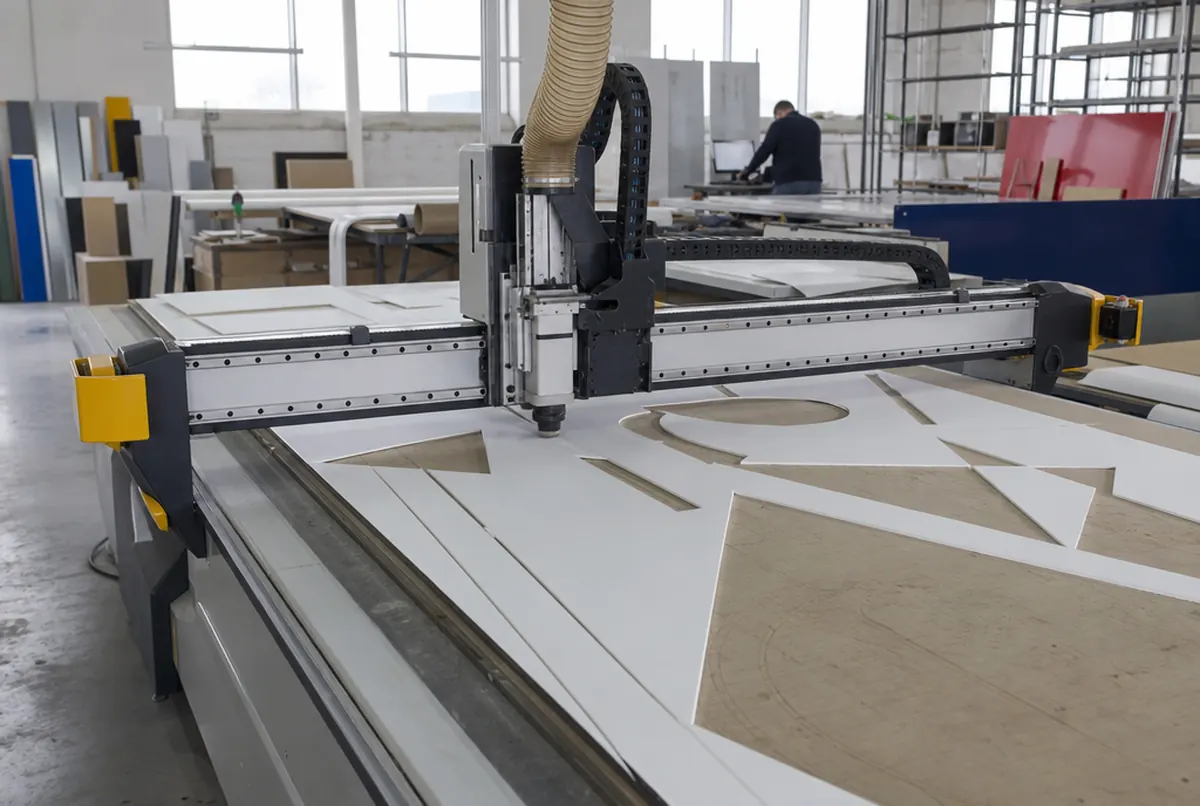

- Le dibond (panneau composite) : enseignes à la forme du logo, lettres non lumineuses, façades de caissons avec texte fraisé, panneaux avec trous de fixation. Le dibond peut aussi être rainuré en V et plié, ce qui permet de réaliser caissons et boîtiers sans soudure.
- Le plexi (PMMA) : lettres, plaques sur entretoises, éléments lumineux, socles, présentoirs. Pour les plaques épaisses, nous préférons le fraisage à la découpe laser.
- Le PVC expansé : lettres 3D en plaque épaisse (10 à 19 mm), panneaux intérieurs, formes pour présentoirs, maquettes.
- Le contreplaqué et le MDF : éléments de présentoirs, scénographie, lettres à peindre, socles.
- D’autres plastiques : HIPS, polycarbonate, panneaux sandwich, après vérification du matériau.
Le métal massif, l’acier et les plaques d’aluminium épaisses relèvent d’une autre technologie que nos panneaux publicitaires courants : nous chiffrons ce type d’usinage au cas par cas. Le dibond, malgré ses faces aluminium, s’usine comme un plastique et ne pose aucun problème.
Sur le même panneau, avant fraisage, nous pouvons imprimer le visuel en UV : impression et fraisage se font chez nous, la forme et l’impression sont donc parfaitement calées. C’est une combinaison fréquente pour les enseignes et plaques d’entreprise.
Pour les séries plus importantes, par exemple quelques dizaines de plaques identiques ou d’éléments de présentoirs, nous imbriquons les formes sur le panneau pour limiter les chutes. Cela réduit réellement le coût matière : c’est pourquoi, pour un devis de série, nous demandons le nombre exact de pièces, pas un « environ ».
Tarifs du fraisage CNC
| Service | Prix | Exemple |
|---|---|---|
| Découpe 2D : matériau jusqu’à 3 mm | env. 1,65 € / ml | dibond 3 mm, plexi 3 mm, HIPS |
| Découpe 2D : matériau jusqu’à 5 mm | env. 2,10 € / ml | PVC 5 mm, plexi 5 mm, contreplaqué |
| Découpe 2D : matériau jusqu’à 10 mm | env. 2,80 € / ml | PVC 10 mm, plexi 8 à 10 mm |
| Découpe 2D : matériau jusqu’à 20 mm | env. 6 € / ml | PVC 19 mm, MDF, lettres épaisses |
| Découpe 2D : matériau jusqu’à 30 mm | env. 8 € / ml | panneaux épais, éléments de structure |
| Découpe 2D : matériau jusqu’à 40 mm | env. 11 € / ml | blocs, socles |
| Rainurage en V (pliage du dibond) | env. 3,30 € / ml | caissons, boîtiers, lettres en dibond |
| Gravure mécanique | env. 5 € / ml de parcours | plaques signalétiques, inscriptions |
| Chanfreinage des bords | env. 1,90 € / ml | finition haut de gamme |
| Préparation du fichier et de la machine | env. 8 € / commande | une seule fois |
| Minimum de fraisage | env. 19 € | en dessous de ce montant |
Le mètre de parcours correspond à la longueur parcourue par la fraise, c’est-à-dire la somme des périmètres de toutes les formes découpées, y compris les contre-formes à l’intérieur des lettres. Un texte en typographie fine et ornée a un parcours bien plus long que la même largeur écrite dans une police simple.
Exemple : combien coûte la découpe d’un logo en dibond
Prenons un logo en dibond 3 mm, d’env. 80 × 40 cm, avec quelques lettres. Une fois le fichier chargé, le logiciel indique 6 ml de parcours.
- Fraisage : 6 ml × 1,65 € = 10 €
- Préparation du fichier et de la machine : env. 8 €
- Total usinage : env. 18 €, soit en pratique le minimum de fraisage, env. 19 € HT
- S’y ajoute le matériau : le dibond 3 mm imprimé UV coûte env. 35 à 55 € HT le m² selon la quantité, et pour une pièce unique nous comptons toute la surface de panneau occupée par la forme
Les lettres finies avec pose sur entretoises sont chiffrées comme un produit : les lettres et logos 3D non lumineux en dibond ou plexi commencent à env. 16 € HT par caractère pour 30 cm de haut.
Il est souvent moins cher de nous confier l’enseigne entière que d’acheter le panneau ailleurs et de commander seulement la découpe : vous évitez le transport de grands panneaux et le risque d’un matériau inadapté à la machine.
Fraise, laser ou lame : que choisir quand
Nous disposons de trois modes de découpe des panneaux, et nous les choisissons selon le matériau, pas l’inverse.

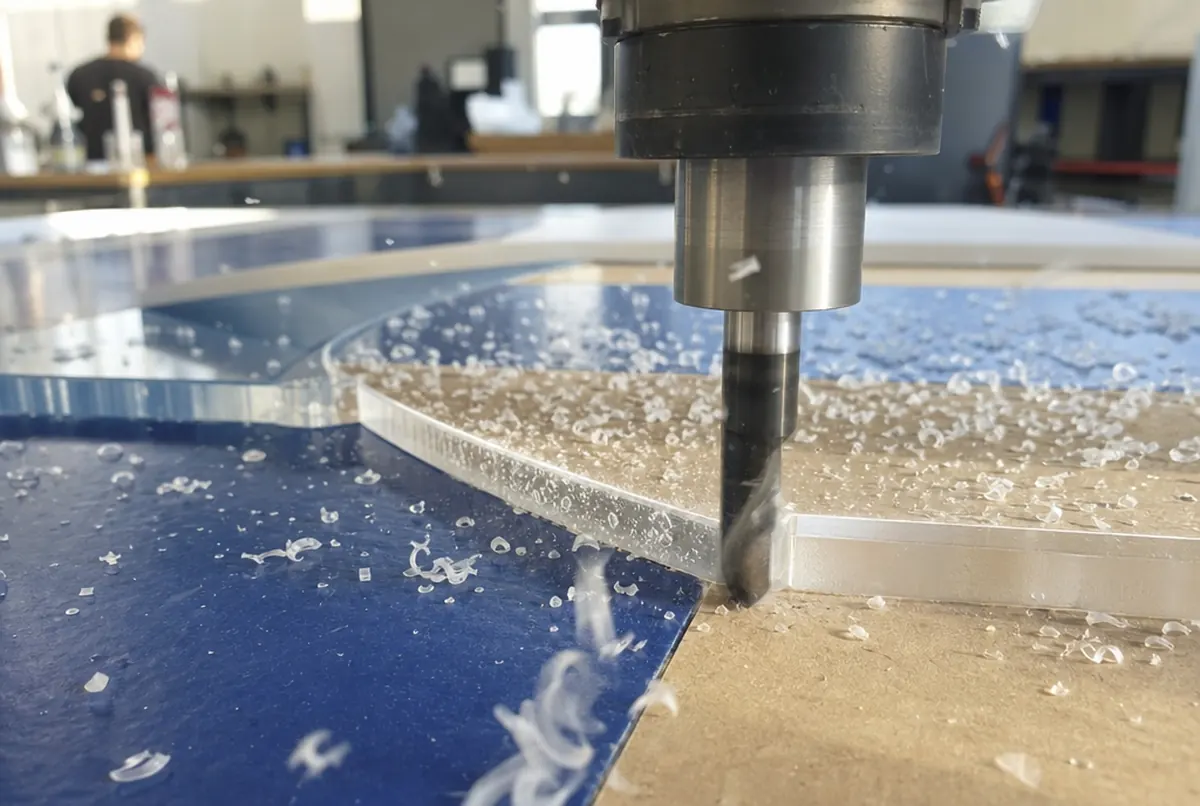

- Fraise CNC : dibond, plexi épais, PVC à partir de 5 mm, contreplaqué, MDF. Chant net et droit, mat sur le plexi : il peut être poli.
- Laser : plexi fin jusqu’à 5 ou 6 mm, contreplaqué et MDF jusqu’à 5 mm, feutre, PET. Le plexi découpé au laser a un chant brillant comme poli, sans reprise. Au-delà d’env. 8 mm, la qualité du chant baisse et nous choisissons la fraise.
- Lame oscillante : PVC expansé jusqu’à 5 mm (env. 1,30 € HT/ml), carton, HIPS, mousse. Rapide et économique, sans poussière.
Nous ne découpons jamais le PVC au laser : en brûlant, il dégage des fumées corrosives et nocives. Si l’on nous demande une « découpe laser du PVC », nous la faisons à la lame ou à la fraise. Plus d’informations sur le laser dans le guide gravure et découpe laser, et sur le choix du matériau d’enseigne dans l’article plexi, dibond ou PVC.
Préparer un fichier pour le fraisage
La fraiseuse a besoin d’un vecteur, pas d’une image. De préférence un fichier PDF, AI, EPS, DXF ou SVG, à l’échelle 1:1, avec des courbes fermées.
Check-list avant envoi :
- texte vectorisé,
- tracés de découpe sur un calque séparé ou dans une couleur distincte, sans fond ni effets,
- pas de tracés en double superposés : la fraise passerait deux fois, et vous le paieriez,
- épaisseur et type de matériau indiqués,
- indication de ce qui est découpé à travers et de ce qui est seulement gravé ou fraisé en profondeur.
N’oubliez pas que la fraise est ronde. Les angles intérieurs auront toujours un petit rayon, égal à celui de l’outil : un angle vif de 90° à l’intérieur d’une lettre est impossible à fraiser. Les éléments très fins, comme les empattements de petites lettres, peuvent casser, surtout dans le PVC.
Vous n’avez le logo qu’en JPG ou PNG ? Nous le vectorisons : env. 26 € HT par logo, prêt pour le fraisage.
